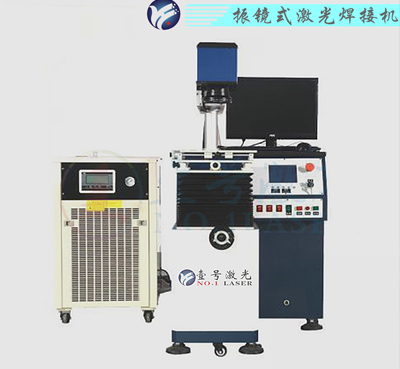

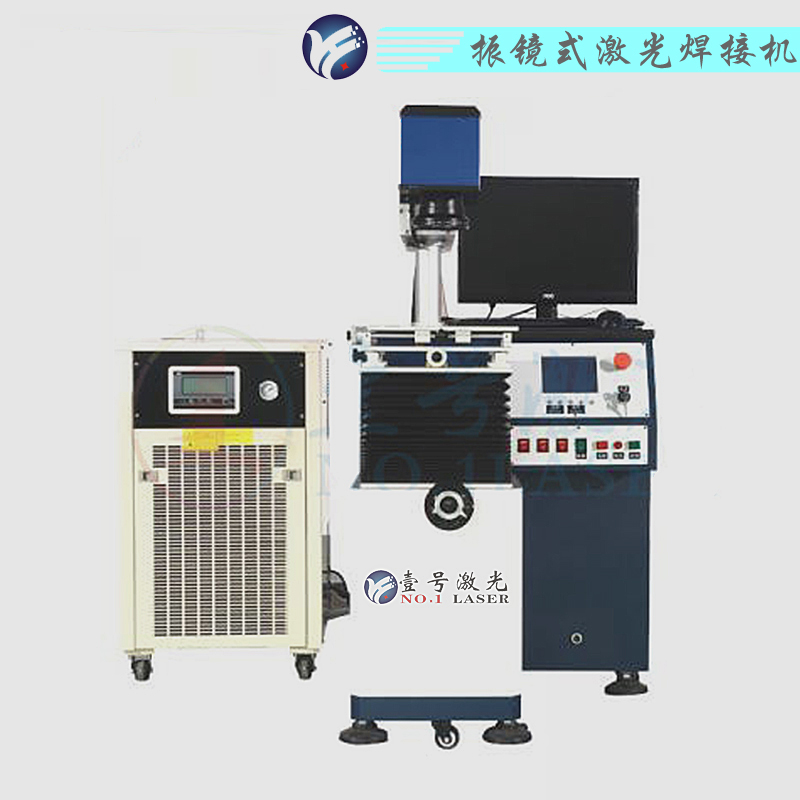

振鏡式激光焊接機
- 振鏡掃描激光焊接機采用振鏡掃描方式，焊接速度快、精度高、光束模式好，特別適用各種零部件的激光精密點焊。
- 咨詢熱線：0769-82855767
-
振鏡掃描激光焊接機采用振鏡掃描方式，焊接速度快、精度高、光束模式好，特別適用各種零部件的激光精密點焊。
1、在單點焊接時由于極大的減少了空程定位時間，生產效率比普通激光點焊工效提高4—10倍。振鏡掃描激光焊接機是由YAG固體激光器、激光電源、光學掃描系統、三維可調節工作臺、工控機系統、制冷系統、激光指示系統，操作機柜等組成。
|
技術參數 |
設備型號 |
|
|
|
NO1-SW200 |
NO1-SW400S |
NO1-SW400D |
|
|
最激光功率 |
200W |
400W |
|
|
激光波長 |
1064nm |
|
|
|
激光脈沖頻率 |
0.1-200Hz |
0.1-300Hz |
|
|
最小光斑直徑 |
0.15mm |
|
|
|
焊接深度 |
0.8-2.0mm |
|
|
|
定位精度 |
±0.01mm |
|
|
|
瞄準定位 |
紅光指示(可選CCD監視) |
|
|
|
最小熔池 |
0.1 |
|
|
|
焊接范圍 |
100×100mm/150×150mm |
|
|
|
整機耗電功率 |
10kw |
12w |
|
|
電力需求 |
22V/50Hz/30A |
380V/50Hz/60A |
|
|
外形尺寸 |
1500×650×1200mm |
|
|
|
冷水機制冷功率 |
2P |
3P |
|
